Uso del vidrio molido como sustituto del agregado fino en mezclas de mortero de albañilería

Introducción

Los Residuos de la Construcción y Demolición (RCD) tal y como su nombre lo indica, provienen de las actividades de construir, demoler, rehabilitar y restaurar estructuras. El desarrollo económico en diversos países ha generado un gran impulso en la industria de la construcción, lo que se refleja en nuevas estructuras y en la remodelación de las antiguas. Sin embargo, este progreso genera grandes cantidades de RCD. En nuestro país se generan al día más de 30,000 toneladas de RCD, de los cuales, el porcentaje reciclado es prácticamente nulo (Ceñal Ruiz: 2015). Estimaciones de la Cámara Mexicana de la Industria de la Construcción revelan que los RCD están constituidos en 39% por material de excavación, 25% residuos de concreto y morteros, 24% escombros de tabiques, mamposterías y adoquines; y 12% de materiales como metales, vidrio y madera (CMIC, 2013). El vertido sin separación ni tratamiento del RCD (frecuentemente en sitios clandestinos), genera un impacto ambiental relevante. A consecuencia del manejo inadecuado de los RCD, éstos se acumulan sin control en vertederos clandestinos o son utilizados como relleno de predios causando problemas ambientales, de salud pública y una mala imagen urbana.

La ingeniería civil moderna tiene dos objetivos principales: elaborar materiales de calidad y reducir costos de producción, ambos aspectos cuidando el medio ambiente. Por esta razón, en los últimos años, diversos investigadores han estudiado la reutilización del RCD, específicamente los escombros triturados de concreto y/o mortero, como sustitutos parciales de la grava o arena en la fabricación de nuevas mezclas de concreto y mortero (Jiménez, et al., 2013; Ledesma, et al., 2014; Mora-Ortiz, et al., 2020). A estos nuevos agregados, que tienen su origen en la trituración del RCD, se les conoce como agregados reciclados (AR).

Un material que forma parte del RCD y que no ha sido tan aprovechado como los escombros de concreto y mortero es el vidrio. Lo anterior ha favorecido su acumulación excesiva en los vertederos de las ciudades de México y el mundo. Reutilizar el vidrio como sustituto parcial de la arena en la fabricación de morteros permitiría obtener beneficios económicos y ambientales, dependiendo de los usos finales y de la escala de producción (Shi y Zheng, 2007). El vidrio es un material que debido a sus características físicas no ha sido estudiado tan exhaustivamente como otros elementos del RCD (Marco, et al., 2012), razón por la cual las investigaciones sobre este material son escasas. Queda claro que con respecto al aprovechamiento del vidrio que forma parte del RCD hay bastante trabajo por hacer. No obstante, en la última década, diversos investigadores han realizado valiosas aportaciones en el aprovechamiento de este material, por ejemplo, Mardani-Aghabaglou, et al., (2015) analizaron el desempeño del vidrio triturado en la elaboración de concreto concluyendo que, si bien el reemplazo de la arena por vidrio en mezclas de concreto disminuía la resistencia, aspectos tales como la durabilidad aumentaban. Por su parte, Mirzahosseini y Riding (2014) y Nassar y Soroushian (2012a, 2012b) demostraron que utilizar vidrio en mezclas de concreto en sustitución parcial del cemento mejora la estabilidad química de las mezclas reduciendo la oxidación del acero de refuerzo. Kou y Xing (2012) utilizaron polvo de vidrio en mezclas de concreto ultraligero concluyendo que la adición de vidrio mejoraba las propiedades mecánicas del concreto. Soliman y Tagnit-Hamou (2016), Hendi, et al., (2019) y Małek, et al., (2021) expusieron que la utilización del vidrio en sustitución de la arena reduce la absorción de agua de las mezclas de concreto, por lo que la mayoría de sus propiedades mecánicas mejoran. Spiesz, et al., (2016) concluyó que además de mejorar algunas propiedades del concreto, el vidrio molido puede utilizarse en la elaboración de concretos translúcidos y ecológicamente amigables.

En cuanto a la utilización del vidrio en morteros de albañilería las referencias son escasas. Marco, et al., (2012) realizaron pruebas de resistencia a especímenes de morteros, añadiendo polvo de vidrio y otros compuestos químicos, los resultados demostraron que el polvo de vidrio como conglomerante fundamental interviene favorablemente en el desarrollo de la resistencia a la compresión. En este sentido, con resultados tan prometedores, es indispensable seguir en esta línea de investigación. El objetivo de este artículo es determinar la cantidad óptima de vidrio triturado que puede añadirse a las mezclas de morteros sin que éstos vean reducidas sus resistencias a compresión de manera significativa. Es decir, se pretende conocer el porcentaje óptimo de sustitución de la arena natural (AN) por vidrio molido que permite obtener resistencias a la compresión similares a las que se obtienen en el mortero convencional (arena + cemento + agua).

Esta investigación es la primera parte de un proyecto universitario que pretende incentivar el reciclado del vidrio mediante su aprovechamiento en la elaboración de mezclas de mortero de albañilería, con esto se lograría aumentar el ciclo de vida de este material, reducir su acumulación en vertederos clandestinos, disminuir la contaminación, proteger los bancos de arena natural y producir morteros de albañilería más baratos.

Metodología

Caracterización de materiales

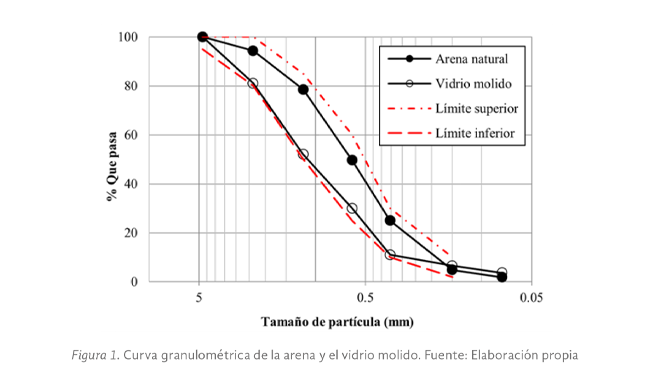

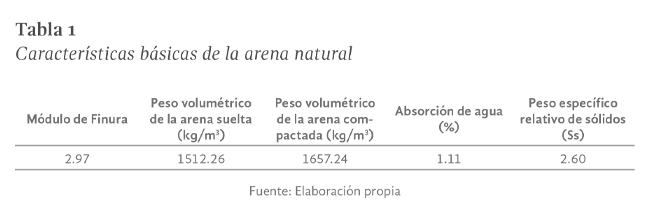

El primer paso fue caracterizar los materiales a utilizar. En la figura 1 se presentan las distribuciones granulométricas de la arena natural (AN) y del vidrio molido utilizadas en esta investigación siguiendo el procedimiento de la norma NMX-C-329-ONNCCE (2016). Se observa que las distribuciones granulométricas se encuentran dentro de los límites establecidos por la norma NMX-C-111-ONNCCE (2014) para agregados finos. La arena natural es de río, tomada del banco Samaria en el municipio de Cunduacán, Tabasco, México. Otras pruebas de laboratorio realizadas sobre la AN fueron las señaladas en las normas NMX-C-416-ONNCCE (2003) y NMX-C-111-ONNCCE (2014), peso específico relativo de sólidos, peso volumétrico, módulo de finura y porcentaje de absorción de agua. Los resultados se muestran en la tabla 1.

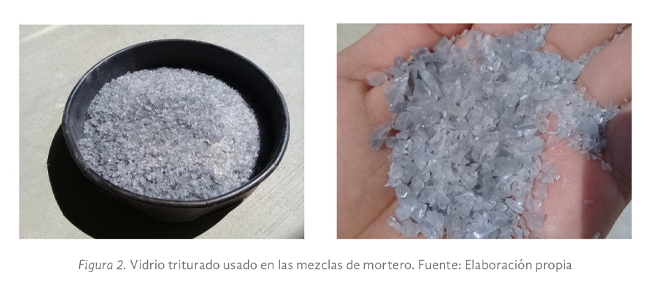

El vidrio que se utilizó en la investigación fue recuperado de contenedores para vidrio en una zona de demolición en el municipio de Comalcalco, Tabasco, México. El vidrio tenía un espesor de 5 mm y formaba parte de elementos de cancelería (ventanas). Para que este vidrio pudiese ser utilizado como sustituto de la arena natural en las mezclas de mortero fue necesario darle el tamaño de una partícula de arena (figura 2), por lo que se trituró con la ayuda de un mazo de goma. La densidad de las partículas de vidrio fue 2.44 g/cmz³ y su absorción de agua fue de 0.12%.

El cemento que se utilizó fue Portland Tipo II Compuesto marca Cruz Azul, de clase resistente 30 R, resistente a los sulfatos (Cruz Azul Tipo II CPC 30 R RS), con peso volumétrico de 1510 kg/m3 y densidad relativa 3.15. Este cemento cumple con las normas NMX-C-414-ONNCCE (2017) y ASTM-C-595/C-595M-19 (2019). El agua utilizada para todas las mezclas de mortero fue agua destilada. Las mezclas utilizadas en esta investigación se elaboraron en un laboratorio con temperatura controlada (25º C ±2).

Procedimiento

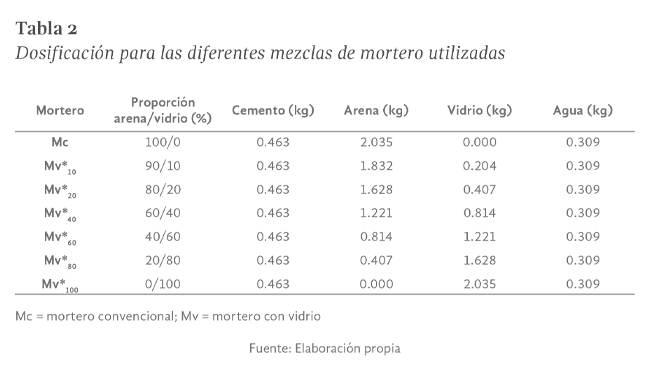

Para cumplir con el objetivo de esta investigación fue necesario elaborar una mezcla que serviría como parámetro de control, por lo cual, se realizó una mezcla de mortero convencional (cemento + arena + agua) en una proporción 1:4 (cemento-arena). El diseño de la mezcla se realizó siguiendo el método propuesto por Saad (1979). Esta dosificación se utilizó en todas las mezclas siguiendo el mismo procedimiento y en las mismas condiciones. En la tabla 2 (primer renglón), se muestran las cantidades de cemento, arena y agua para hacer nueve cubos de mortero de 5 cm por lado.

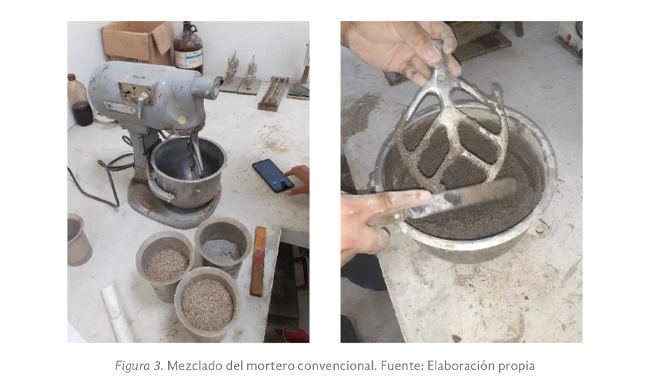

Para la elaboración de la mezcla de control, se vertió en primer lugar la arena en el contenedor de una mezcladora estándar de mortero y se mezcló a una velocidad de 140 rpm durante 30 segundos, después se agregó el cemento y se mezcló por 30 segundos más, por último, se agregó gradualmente el agua y se dejó mezclar durante, aproximadamente, un minuto (figura 3).

Una vez obtenida la mezcla, se procedió a llenar cada uno de los 9 moldes metálicos (previamente engrasados) en tres capas, y en cada capa se aplicó 25 golpes de manera uniforme para retirar la mayor cantidad de aire atrapado. Se dejó reposar los moldes con mortero durante 24 horas. Una vez fraguados todos los cubos del mortero de control, éstos se desmontaron de los moldes y se les colocó una numeración para su identificación. En seguida, cada mortero se sumergió en la pila de curado (con agua limpia), con el propósito de hidratar el mortero y, posteriormente, se sacaron de la pila de tres en tres a los 7, 14 y 28 días de curado, para ser ensayados a compresión simple en una prensa eléctrica digital marca DAVI.

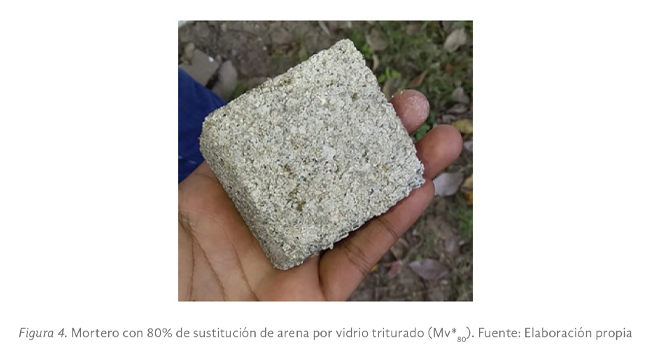

Partiendo de la dosificación del mortero de control (tabla 2), se fabricaron los morteros con sustitución parcial de la AN por vidrio molido. Para lograr lo anterior, se realizó una sustitución gradual en peso seco de la arena por el vidrio triturado en las proporciones 10%, 20%, 40%, 60%, 80% y 100%. La tabla 2 presenta las cantidades utilizadas en todas las mezclas de mortero. El proceso de fabricación y ensayo de estos morteros fue exactamente el mismo que el mortero de control. En total se ensayaron 63 especímenes de mortero. La figura 4 muestra un espécimen de mortero elaborado con 80% de vidrio y 20% de arena, su edad de curado es de 28 días.

Resultados

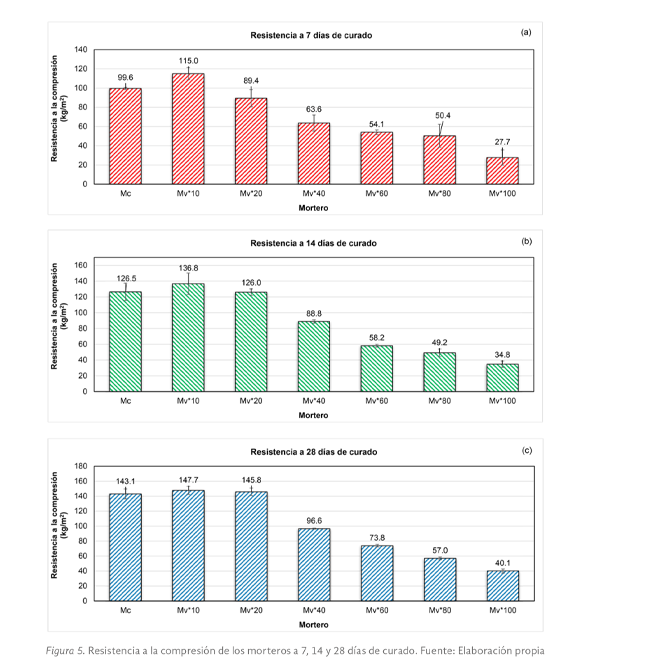

La figura 5 exhibe los resultados de los ensayos de resistencia a la compresión simple de todos los morteros analizados, así como su desviación estándar. La figura 5a muestra las resistencias de todos los morteros a los 7 días de curado, mientras que las figura 5b y 5c, muestran las resistencias a los 14 y 28 días de curado, respectivamente.

Se observa que todos los morteros incrementan su resistencia conforme aumentan los días de curado, de manera que a los 28 días registran la su resistencia más alta, para el caso del mortero convencional (Mc) ésta fue de 143.1 kg/cm². Es interesante observar que el mortero con 10 % de sustitución de arena por vidrio molido (Mv*¹⁰), desarrolla una resistencia mayor que el mortero de control a todas las edades de curado, tal que, para los 7, 14 y 28 días, se registraron aumentos en la resistencia del 15.46%, 8.14% y 3.21%, respectivamente. La razón por la que los morteros Mv*¹⁰ desarrollaron mayor resistencia final (28 días de curado) en comparación con el mortero convencional radica en el porcentaje de finos que contenía el vidrio molido. Este vidrio fino (menor a 0.075 mm) llenó las pequeñas oquedades que se forman entre los granos de arena, por lo que al reducir la porosidad de los morteros la resistencia aumentó. Investigadores como Vegas, et al., (2009) y Jiménez, et al., (2013) llegaron a las mismas conclusiones al utilizar como sustituto de la arena escombro de concreto finamente molido.

En lo que respecta al mortero con 20% de sustitución de arena por vidrio molido (Mv*²⁰) se observa que a los 7 días su resistencia es 10.24% menor que el mortero Mc, a los 14 días su resistencia es prácticamente la misma y para los 28 días de curado es 1.89% mayor. Al igual que en el caso de los morteros Mv*¹⁰, la razón del incremento de la resistencia final se debe al contenido de vidrio fino. Sin embargo, la resistencia a los 28 días de los morteros Mv* ²⁰, es menor que la resistencia que se consigue a la misma edad con los morteros Mv*¹⁰. Lo anterior se debe a dos razones: 1) el vidrio posee una superficie lisa que dificulta la adherencia de la pasta de cemento con esta partícula, por lo que sustituir 20% de arena natural por vidrio representa una mayor cantidad de partículas con deficiencias en su adhesión y, 2) la densidad individual de las partículas de vidrio (2.44 g/cm³) es menor con respecto a las de la arena natural (2.60 g/cm³). Por lo anterior, aumentar la cantidad de vidrio (después del 20%) en las mezclas de mortero genera morteros más livianos y a la larga menos resistentes. Prueba de lo anterior es que a partir del 40% de sustitución de la arena natural por vidrio, se observa una disminución gradual e importante de la resistencia a la compresión, de manera que el mortero con la menor resistencia es el elaborado con 100% de sustitución de arena por vidrio (Mv*¹⁰0). Es decir, para altos porcentajes de sustitución, el efecto benéfico de la adición del vidrio fino molido (visto en los morteros Mv*¹⁰) es anulado por la deficiencia en la adherencia entre la pasta de cemento y el vidrio.

Conclusiones

En esta investigación se analizó el efecto de reemplazar parcialmente la arena natural por vidrio molido, en relación con la resistencia a la compresión de morteros de albañilería. Los resultados experimentales demostraron que, en general, aumentar la cantidad de vidrio en las mezclas de mortero repercute negativamente en la resistencia de los morteros. Esto se debe esencialmente a la baja densidad de las partículas de vidrio con respecto a la densidad de las partículas de arena, así como a la menor adhesión de la pasta de cemento con la superficie lisa del vidrio. Sin embargo, para los porcentajes de sustitución de la arena por vidrio de 10% y 20%, no se afectó la resistencia, si no que se mejoró ligeramente, esto último con respecto a la resistencia exhibida por el mortero de control. Lo anterior, permite concluir que reutilizar el vidrio como sustituto parcial de la arena en mezclas de mortero es una opción viable, siempre y cuando el porcentaje de sustitución no sea mayor a 20% en peso seco. Con lo anterior, se logrará incrementar el ciclo de vida de este material, se contribuirá a la conservación del medio ambiente al evitar su acumulación excesiva en vertederos y se protegerán los bancos naturales de arena.
